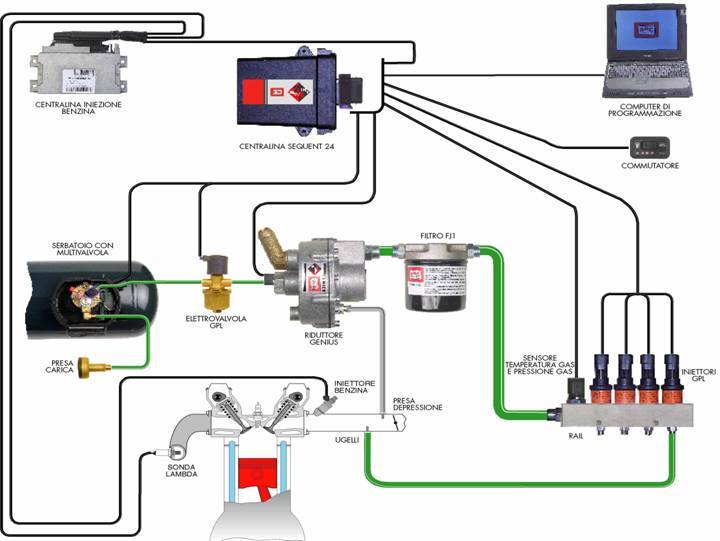

Структурная схема BRC sequent 24MY11
Состав комплекта:
- газовый одноступенчатый редуктор
- электронный блок управления подачи газа
- блок электромагнитных форсунок
- датчик давления газа
- датчик температуры редуктора
- газовый клапан мультиклапан
- переключатель вида топлива
- газовый фильтр паровой фазы
- газовый баллон
- выносное заправочное устройство
Блок управления Sequent 24MY11
- компактный пластиковый корпус
- влагозащищенный корпус(выдерживает погружение в воду)
- имеет общее програмное обеспечение с блоком Sequent Plug & Drive
- датчик разряжения используется только при программировании (возможно использование штатного бензинового датчика давления во впускном коллекторе MAP-sensor)
Редуктор BRC G-Max1500
- диафрагменный одноступенчатый
- обеспечивает питание двигателей мощностью до 260 кВт.
- рабочее давление 1500 кРа относительно давления во впускном коллекторе
- не требует операций по продувке
- аллюминевый фрезерованный корпус

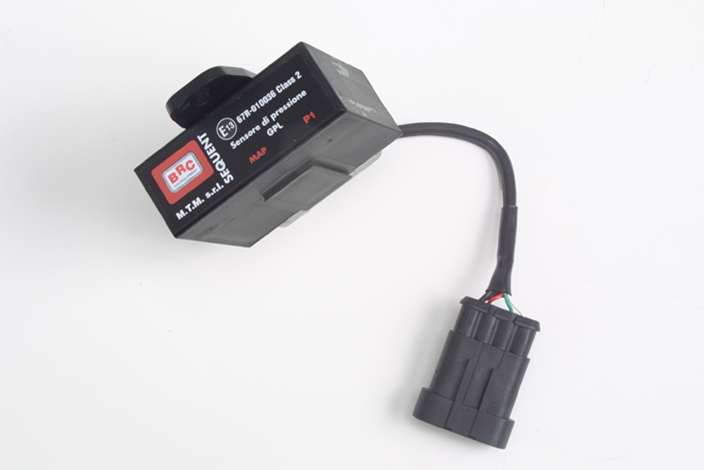

Датчик давления BRC P1 sensor
- удобство монтажа
- высокая точность измерения
- герметичный влагозащищенный корпус
ПЕРЕКЛЮЧАТЕЛЬ ВИДА ТОПЛИВА “PUSH-PUSH”
- Внешний диаметр 26 мм
- Виды монтажа: встроенный( отверстие ø 23 мм, глубина 2 мм), внешний на приборном щитке( отверстие ø 14 мм, глубина 9 мм)
- Звуковой индикатор (сигналиирует об окончании газа и наличии ошибок внутренней системы диагностики)
- 4 светодиода указания уровня газа зеленого цвета
- Верхний трехцветный светодиод индикации режима работы (цвета: газ-зелёный, режим ожидания-оранжевый, бензин — красный)
